ภาพรวมมอเตอร์

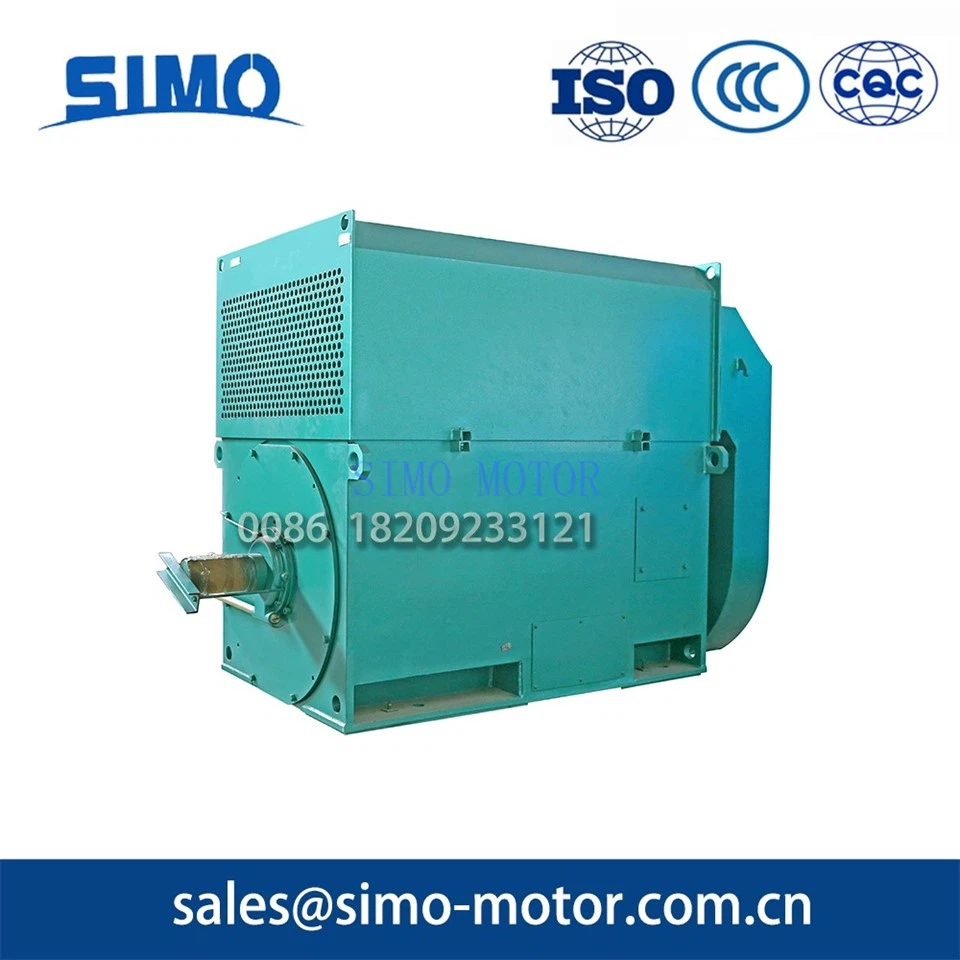

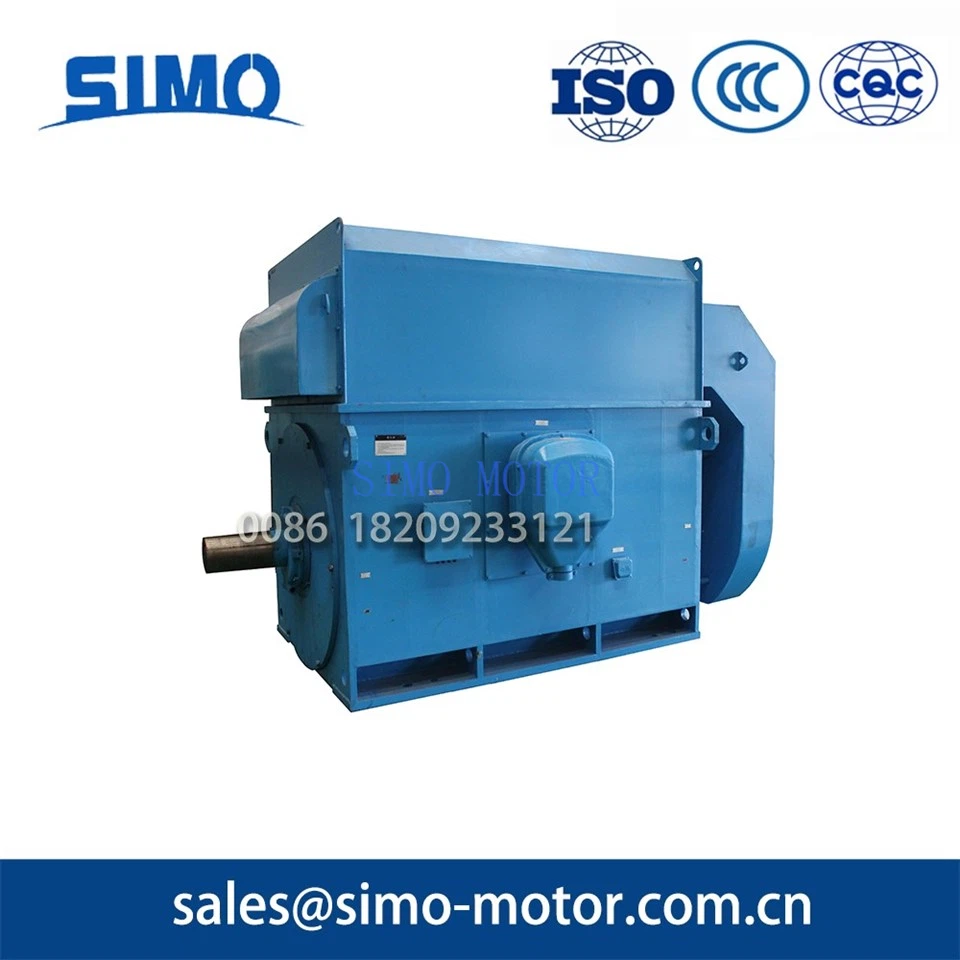

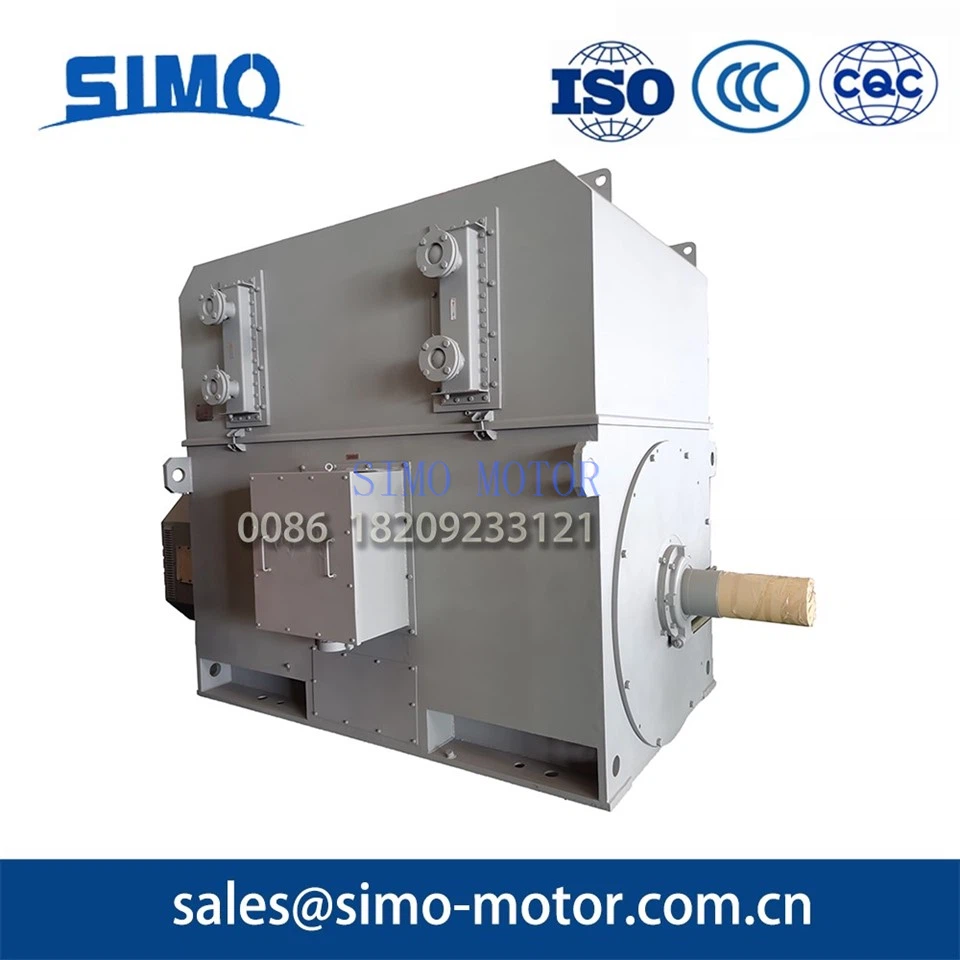

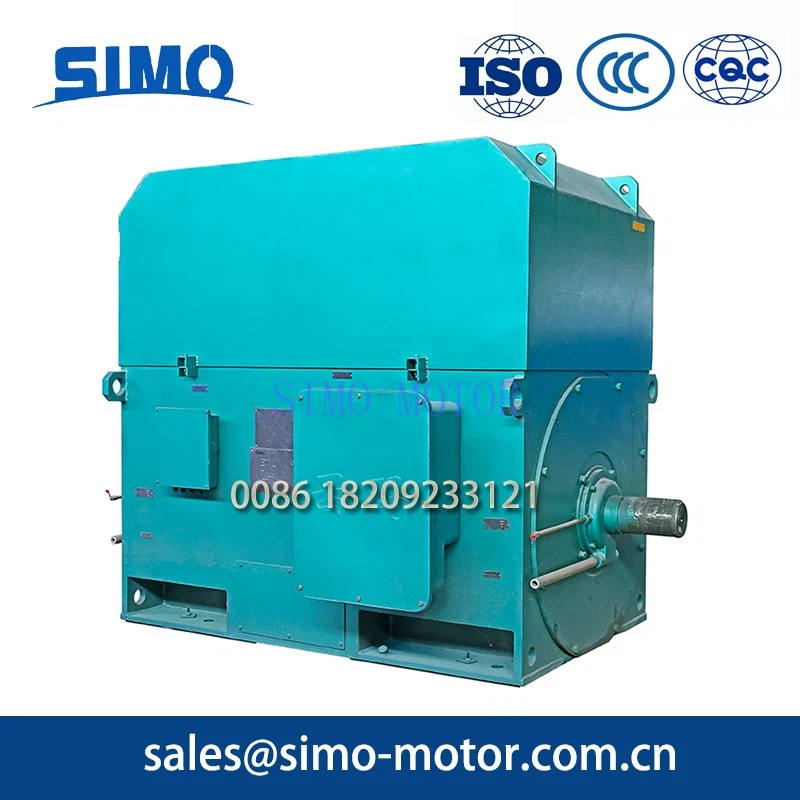

ซีรีส์ 1120KW ระบายความร้อนด้วย IC611 (H500, H560, H630)มอเตอร์ไฟฟ้าแรงสูง-เป็นมอเตอร์เหนี่ยวนำโรเตอร์แบบกรงกระรอก-ที่มีระดับการป้องกัน IP44, IP54 หรือ IP55 (ตามมาตรฐาน GB/T1993)
มอเตอร์ไฟฟ้าแรงสูงซีรีส์ Xi'an SIMO IC611- ระบายความร้อนด้วยกำลังสูง 1120KW โดดเด่นด้วยประสิทธิภาพสูง ประหยัดพลังงาน เสียงต่ำ การสั่นสะเทือนน้อยที่สุด การออกแบบน้ำหนักเบา ประสิทธิภาพที่เชื่อถือได้ รวมถึงการติดตั้งและบำรุงรักษาง่าย
มอเตอร์ซีรีส์นี้เหมาะสำหรับการขับเคลื่อนเครื่องจักรต่างๆ เช่น พัดลมระบายอากาศ คอมเพรสเซอร์ ปั๊มน้ำ เครื่องบดย่อย เครื่องมือกล และอุปกรณ์อื่นๆ นอกจากนี้ยังสามารถทำหน้าที่เป็นผู้ขับเคลื่อนหลักสำหรับเหมืองถ่านหิน อุตสาหกรรมเครื่องจักร โรงไฟฟ้า และองค์กรอุตสาหกรรมต่างๆ
โครงสร้างมอเตอร์และประเภทการติดตั้งคือ IMB3 โดยมีรอบการทำงานต่อเนื่อง (S1 ) เป็นพิกัดมาตรฐาน ความถี่ที่กำหนดคือ 50Hz และแรงดันไฟฟ้าที่กำหนดคือ 6KV หรือ 10KV ระดับแรงดันไฟฟ้าอื่นๆ หรือข้อกำหนดพิเศษสามารถปรับแต่งได้ตามความต้องการ
| ขนาดเฟรม: | 500,560,630มม |
| แรงดันไฟฟ้า: | 6kV/10kV (ปรับแต่งได้) |
| ความถี่ที่กำหนด: | 50เฮิร์ต/60เฮิร์ต |
| ความเร็ว: | 3,000 รอบต่อนาที, 1500 รอบต่อนาที, 1,000 รอบต่อนาที, 750 รอบต่อนาที |
| ช่วงพลังงาน: | 1,120KW |
| ประเภทการติดตั้ง: | ไอเอ็มบี3 |
| ระดับการป้องกัน: | IP54/IP55 |
| วิธีการทำความเย็น: | ไอซี611 |
| ชั้นฉนวน: | F |
อุณหภูมิแวดล้อม:
แตกต่างกันไปตามฤดูกาลแต่ไม่เกิน40 องศา
อุณหภูมิอากาศแวดล้อมขั้นต่ำ:-15 องศา
สภาพความชื้น:
ความชื้นสัมพัทธ์สูงสุดเฉลี่ยรายเดือนในเดือนที่มีความชื้นมากที่สุด:90%
อุณหภูมิต่ำสุดเฉลี่ยรายเดือนในเดือนเดียวกัน:น้อยกว่าหรือเท่ากับ 25 องศา
คุณสมบัติทางเทคนิค
ซีอาน SIMOIC611-ระบายความร้อนมอเตอร์เหนี่ยวนำแรงดันไฟฟ้าสูง- ซีรีส์ 1120KW (H500, H560, H630)
โครงสร้างกรอบปิด:
มอเตอร์ใช้โครงแผ่นเหล็กเชื่อม ซึ่งมีโครงสร้างน้ำหนักเบาและมีความแข็งแรงสูง มีฝาครอบป้องกันและแผงเข้าถึงทั้งสองด้านและด้านบนของโครง ช่วยให้ตรวจสอบและบำรุงรักษาได้ง่าย
การออกแบบสเตเตอร์:
สเตเตอร์มีสลิป-ในโครงสร้างการกดภายนอก- การพันสเตเตอร์ใช้ฉนวนเรซินคลาส F - ต่ำ โดยมีปลายยึดและยึดอย่างแน่นหนา กระบวนการเคลือบด้วยแรงดันสุญญากาศ (VPI) พร้อมสารเคลือบเงาที่ปราศจากตัวทำละลาย- ช่วยให้มั่นใจได้ถึงความเป็นฉนวน ความแข็งแรงเชิงกล และความทนทานต่อความชื้นที่ดีเยี่ยม
ตัวเลือกแบริ่ง:
มีทั้งตลับลูกปืนแบบลูกกลิ้งและตลับลูกปืนแบบปลอก ขึ้นอยู่กับกำลังและความเร็วของมอเตอร์ ระดับการป้องกันมาตรฐานคือ IP54 ซึ่งอาจอัปเกรดได้หากต้องการการป้องกันมอเตอร์ที่สูงขึ้น
ข้อมูลจำเพาะบางส่วนของรุ่น
| พิมพ์ | กำลังไฟพิกัด (กิโลวัตต์) | จัดอันดับปัจจุบัน (A) | ความเร็ว (รอบ/นาที) | ประสิทธิภาพ (%) | ตัวประกอบกำลัง (cosФ) | แรงบิดสูงสุด/แรงบิดสูงสุด | แรงบิดที่ถูกล็อค/แรงบิดสูงสุด | ล็อคปัจจุบัน/จัดอันดับปัจจุบัน | J (มอเตอร์) (กก.·ตร.ม.) | J (น้ำหนักบรรทุก) (กก.·ตร.ม.) | มวล (กก.) | เวลาการหล่อลื่น (ชม.) |
| YKK5603-2 | 1120 | 78 | 2985 | 94.2 | 0.88 | 1.8 | 0.55 | 7 | 32.5 | 53 | 7336 | 500 |
| YKK5601-4 | 1120 | 76.9 | 1490 | 94.5 | 0.89 | 1.8 | 0.7 | 7 | 46.8 | 380 | 6360 | 1000 |
| YKK6301-6 | 1120 | 79.4 | 995 | 94.7 | 0.86 | 1.8 | 0.6 | 6 | 121 | 1120 | 7930 | 2000 |

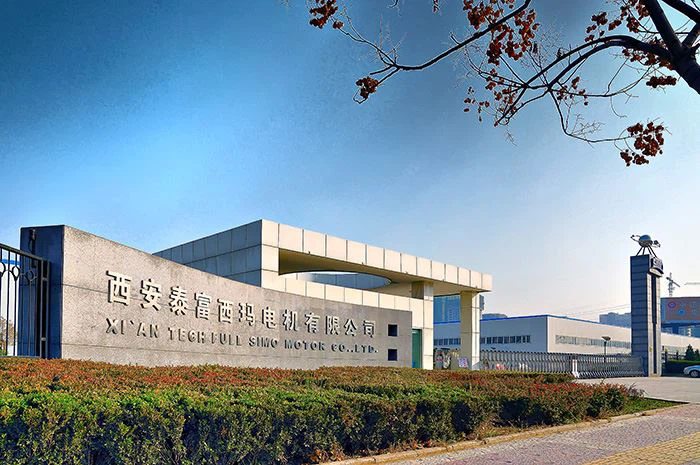

ประวัติบริษัท
ซีอานซิโม มอเตอร์Co., Ltd. (เดิมชื่อ Xi'an Simo Motor Factory) เป็นผู้ผลิตมอเตอร์ไฟฟ้าในอุตสาหกรรมเครื่องจักรของจีนอย่างมืออาชีพ มอเตอร์ที่ผลิต ได้แก่ ขนาดใหญ่ - และขนาดกลาง - แรงดันไฟฟ้าสูง - และต่ำ - มอเตอร์ AC และ DC มอเตอร์ซิงโครนัส มอเตอร์ประสิทธิภาพสูง - และมอเตอร์ป้องกันการระเบิด - เป็นผู้ให้บริการระบบไฟฟ้าที่ผสมผสานการออกแบบและการผลิตมอเตอร์ การประมวลผลทางกล และระบบอัตโนมัติทางวิศวกรรมที่สมบูรณ์
