zzj - 802 มอเตอร์ไดรฟ์ C-auxiliary สำหรับโรงงานกลิ้ง

ZZJ -800 Series DC Motor สำหรับไดรฟ์กลิ้งช่วยเสริมเป็นผลิตภัณฑ์หลักของ บริษัท ของเราที่ผลิตตามมาตรฐาน IEC -34-13 สำหรับ "มอเตอร์ไฟฟ้าสำหรับไดรฟ์โรงงานกลิ้งเสริม" มันเป็นอุปกรณ์ไฟฟ้าที่สำคัญในอุตสาหกรรมเหล็ก มันสามารถทนต่อการเริ่มต้นบ่อยครั้งหยุดและการพลิกกลับบ่อยครั้งในสภาพแวดล้อมการทำงานที่รุนแรงรวมถึงแรงบิดเกินพิกัดที่มีขนาดใหญ่และซ้ำ ๆ ส่วนใหญ่จะใช้สำหรับโต๊ะลูกกลิ้งที่ทำงาน, อุปกรณ์กดลง, ลูกกลิ้งแรงตึงแบบลูป, กรรไกร, และเครน ingot ฯลฯ มันเป็นผลิตภัณฑ์ที่ได้รับการปรับปรุงและเปลี่ยนใหม่สำหรับ ZZ/ZZK, ZZY, ZZJO, ZZJ2 และมอเตอร์ซีรีส์อื่น ๆ

มอเตอร์ชุดนี้มีโครงสร้างกลมการกระจายความร้อนที่ดีเหมาะสำหรับแหล่งจ่ายไฟของวงจรเรียงกระแสและสามารถทนต่อการเปลี่ยนแปลงกระแสไฟฟ้าและการเปลี่ยนแปลงอย่างรวดเร็วในปัจจุบัน (การเปลี่ยนแปลงโหลด) ระหว่างการทำงานด้วยการแลกเปลี่ยนที่ดี มอเตอร์ชุดนี้รักษาขนาดภายนอกและขนาดการติดตั้งของซีรีส์ 600 ในขณะที่ระดับพลังงานสูงกว่าระดับ 600 ซีรีส์หนึ่งระดับถึงระดับสูงระดับสากล ระดับฉนวนกันความร้อนของมอเตอร์คือ F. โครงสร้างฉนวนที่เชื่อถือได้และกระบวนการทำให้ชุ่มชื้นถูกนำมาใช้เพื่อให้แน่ใจว่ามีประสิทธิภาพของฉนวนที่มั่นคงและการกระจายความร้อนที่ดี มอเตอร์เหมาะสำหรับเครื่องกำเนิดไฟฟ้า DC ชุดแหล่งจ่ายไฟและสำหรับแหล่งจ่ายไฟแบบวงจรเรียงกระแสคงที่ เมื่อแหล่งจ่ายไฟของวงจรเรียงกระแสเชื่อมต่อกันตามวงจรบริดจ์ที่ควบคุมได้อย่างเต็มที่สามเฟสเครื่องปฏิกรณ์กรองสามารถหลีกเลี่ยงได้สำหรับการทำงานระยะยาวและการทำงานที่ดี

ตัวอย่าง: zzj - 802 c

ZZJ: มอเตอร์ DC สำหรับไดรฟ์กลิ้งช่วยเสริม

8: รหัสซีรีส์

02C: หมายเลขเฟรมมอเตอร์

3.1 ข้อมูลในตารางพารามิเตอร์ทางเทคนิคควรใช้ภายใต้เงื่อนไขดังต่อไปนี้:

. ระดับความสูง: ไม่เกิน 1,000 เมตร

ข. อุณหภูมิอากาศโดยรอบ: -30 ระดับถึง +40 องศา

ค. สภาพแวดล้อมการทำงาน: ไม่ควรมีก๊าซที่เป็นกรดอัลคาไลน์หรือก๊าซอื่น ๆ ที่กัดกร่อนฉนวน

d. รอบการทำงานของมอเตอร์: s 1 - หน้าที่ต่อเนื่องพร้อมการระบายอากาศภายนอก, s 2 - หน้าที่ระยะเวลาสั้น ๆ (แนบทั้งหมด), s 3 - หน้าที่เป็นระยะ ๆ

ก. วงจรเกราะและวงจรการกระตุ้นของมอเตอร์: สามารถขับเคลื่อนด้วยแหล่งจ่ายไฟวงจรเรียงกระแสแบบคงที่และยังเหมาะสำหรับแหล่งจ่ายไฟจากเครื่องกำเนิด DC

f. ประสิทธิภาพ: ประสิทธิภาพของมอเตอร์ชุดนี้ตรงตามข้อกำหนดของ GB 5227-85 ("มอเตอร์ DC สำหรับไดรฟ์ Mill กลิ้งเสริม")

3.2 แรงดันไฟฟ้ามาตรฐานมอเตอร์: 220V, 440V ระดับแรงดันไฟฟ้าอื่น ๆ สามารถเจรจากับ บริษัท ของเราได้

3.3 ความเร็วที่ได้รับการจัดอันดับของมอเตอร์ควรสอดคล้องกับข้อกำหนดในแผ่นข้อมูลทางเทคนิคตามลักษณะของมอเตอร์ มอเตอร์แรงดันไฟฟ้า 220V ควรมีความสามารถในการควบคุมความเร็วสูงเกินไป

3.4 เมื่อมอเตอร์ขับเคลื่อนโดยแหล่งจ่ายไฟ DC โดยไม่มีการเต้นเป็นจังหวะที่ชัดเจน (เช่นขับเคลื่อนโดยเครื่องกำเนิดไฟฟ้าแบบหมุน) และทำงานภายใต้กำลังขับที่ได้รับการจัดอันดับและวัฏจักรหน้าที่ที่ระบุและอุณหภูมิอากาศรอบข้างไม่เกิน 40 องศา C การเพิ่มขึ้นของอุณหภูมิของเครื่องวัดความร้อนซึ่งวัดโดยวิธีเทอร์โมมิเตอร์ไม่ควรเกิน 85 องศา

3.5 สำหรับหน้าที่การระบายอากาศอย่างต่อเนื่อง (S1) หรือหน้าที่ระยะเวลาสั้น ๆ (S2) ที่มีข้อ จำกัด 1- ชั่วโมง, อัตราส่วนการกระตุ้นแอมป์เทิร์นของมอเตอร์ดีซีสะสมประมาณ 50%

3.6 สำหรับหน้าที่ต่อเนื่องที่มีการระบายอากาศ (S1) หรือหน้าที่ระยะเวลาสั้น ๆ (S2) ที่ปิดล้อมโดยสิ้นเชิง (S2) ด้วยการ จำกัด ชั่วโมง 1- ชั่วโมงอัตราการควบคุมความเร็วสูงสุดของมอเตอร์ DC ไม่ควรเกินข้อกำหนดดังต่อไปนี้:

3.7 ในช่วงระยะเวลาการวิ่งที่กำหนดด้วยการเปลี่ยนแปลงความเร็วเต็มโหลดของรัฐเย็นมอเตอร์ DC ที่มีการระบายอากาศภายนอกไม่ควรเกิน 15% ของความเร็วที่กำหนดและมอเตอร์ DC ที่ปิดล้อมทั้งหมดไม่ควรเกิน 20% ของความเร็วที่กำหนด ภายใต้อุณหภูมิการทำงานปกติโหลดที่ได้รับการจัดอันดับแรงดันไฟฟ้าที่ได้รับการจัดอันดับและกระแสไฟฟ้าที่ได้รับการจัดอันดับความทนทานต่อความเร็วของมอเตอร์ไม่ควรสูงกว่าหรือต่ำกว่า 7.5% ของความเร็วที่กำหนด

3.8 zzj -810 มอเตอร์ขึ้นไปพร้อมกับขดลวดชดเชย

3.9 มอเตอร์มีขั้วต่อสายดินที่ทำเครื่องหมายด้วยสัญลักษณ์พื้นฐาน

4.1 รูปแบบการป้องกันมอเตอร์และโครงสร้างการติดตั้ง:

. แบบฟอร์มการป้องกันชุดโดยรวม:

ปิดล้อมทั้งหมด: IP44

ระบายอากาศ: IP23

ข. วิธีการติดตั้งสอดคล้องกับมาตรฐานระดับชาติ GB 997-81 เป็น IMB3 วิธีการติดตั้งอื่น ๆ สามารถเจรจาแยกกันกับ บริษัท ของเรา

4.2 วิธีการระบายความร้อน:

มอเตอร์ที่ปิดล้อมทั้งหมดมีการระบายความร้อนสองประเภท: การระบายความร้อนพื้นผิวตามธรรมชาติของสิ่งที่แนบมา (IC0040) และการระบายความร้อนด้วยอากาศที่ถูกขับเคลื่อนโดยพัดลมภายใน (IC0041)

มอเตอร์ที่มีการระบายอากาศมีการระบายความร้อนสามประเภท: ทางเข้าอากาศและทางออกอากาศตามธรรมชาติ (IC17), ทางเข้าอากาศและท่ออากาศแบบท่อ (IC37) และผู้ที่ติดตั้งเครื่องเป่าลมอิสระ (IC16)

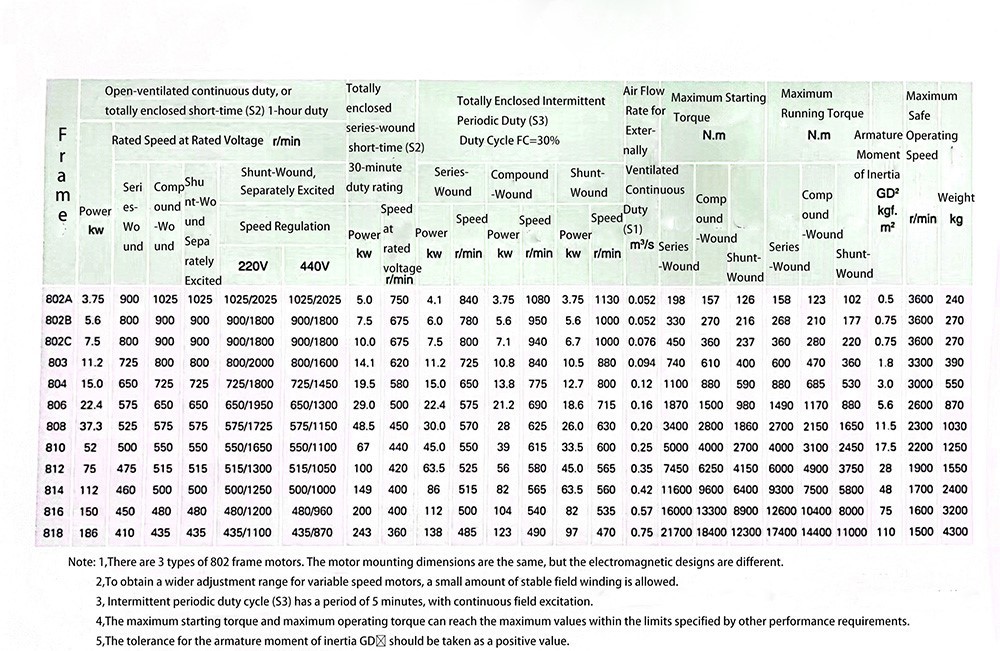

ปริมาณอากาศเย็นที่จำเป็นสำหรับแต่ละขนาดเฟรม (ดูตาราง)

4.3 ตำแหน่งของกล่องเทอร์มินัล: ดูจากปลายไดรฟ์หลักมันอยู่ทางด้านขวาของเฟรม หากต้องการด้านซ้ายหรือด้านบนโปรดปรึกษากับ บริษัท ของเราแยกกัน

4.4 มอเตอร์สามารถติดตั้งเครื่องกำเนิดไฟฟ้าและอุปกรณ์เสริมที่ปลายไดรฟ์เสริม

4.5 มอเตอร์มีส่วนขยายเพลาเรียวสองตัวพร้อมเรียวมาตรฐาน 1:10 หากจำเป็นต้องมีการขยายเพลาที่ 1: 9 หรือหากจำเป็นต้องเปลี่ยนความยาวโดยรวมของมอเตอร์โปรดปรึกษากับ บริษัท ของเราแยกกัน

4.6 ระบบส่งกำลังของมอเตอร์เชื่อมต่อกันด้วยการมีเพศสัมพันธ์ที่ยืดหยุ่น จำเป็นต้องมีการจัดตำแหน่งอย่างระมัดระวังในระหว่างการชุมนุม

5.1 ก่อนการสั่งซื้อโปรดปรึกษาแคตตาล็อกผลิตภัณฑ์และชี้แจงรูปแบบผลิตภัณฑ์ข้อกำหนดและข้อมูลอื่น ๆ หากความหลากหลายข้อมูลจำเพาะหรือข้อมูลอื่น ๆ แตกต่างจากแคตตาล็อกโปรดติดต่อ บริษัท ของเรา หากมีข้อกำหนดพิเศษโปรดระบุอย่างชัดเจนล่วงหน้าและเจรจากับแผนกที่เกี่ยวข้องของ บริษัท ของเรา สัญญาอย่างเป็นทางการหรือข้อตกลงการผลิตทดลองใช้จะลงนามหลังจากข้อตกลง

5.2 เมื่อสั่งซื้อโปรดระบุโมเดลมอเตอร์พลังงานแรงดันไฟฟ้าความเร็ววัฏจักรหน้าที่ประเภทโครงสร้างวิธีการทำความเย็นวิธีการกระตุ้นแรงดันไฟฟ้าแรงดันไฟฟ้าที่ตั้งทางออก/กล่องเทอร์มินัลและชื่อของอุปกรณ์เสริมและชิ้นส่วนอะไหล่

5.3 หากสภาพแวดล้อมการทำงานเป็นพิเศษและจำเป็นต้องมีประเภทความร้อนชื้นโปรดระบุ "TH" หลังจากหมายเลขรุ่นเดิม

ZZJ -800 Series DC Motor สำหรับไดรฟ์กลิ้งช่วยเสริมแรงบิดการทำงานสูงสุดหลังจากการปรับแรงดันไฟฟ้าเพิ่มแรงดันไฟฟ้า (หรือปัด) มอเตอร์ที่ตื่นเต้นสำหรับ 220V (หรือ 230V) ดูรูปที่ 1 สำหรับการอ้างอิง

รูปที่ 2:แรงบิดในการใช้งานสูงสุดหลังจากการควบคุมความเร็วลดลงของสนามที่ 220 (230) V, แยกต่างหาก (หรือปัด) มอเตอร์ DC ตื่นเต้น

 สำหรับ zzj -800 ซีรีส์กลิ้งมิลล์ไดรฟ์ช่วยขับเคลื่อน DC มอเตอร์ที่ทำงานภายใต้หน้าที่ไม่ต่อเนื่องที่ปิดล้อมทั้งหมด (S3) อ้างถึงรูปที่ 3 สำหรับกำลังเอาท์พุทของมอเตอร์ DC แบบซีรีส์ภายใต้วงจรการโหลดต่างๆ (FC) อ้างถึงรูปที่ 4 สำหรับกำลังเอาต์พุตของมอเตอร์ DC ที่ตื่นเต้นอื่น ๆ ภายใต้รอบการปฏิบัติหน้าที่ต่าง ๆ ที่ดำเนินการภายใต้หน้าที่ไม่ต่อเนื่องโดยสิ้นเชิง (S3)

หมายเหตุ:

เมื่อเริ่มต้นมอเตอร์ที่ตื่นเต้นแยกจากกันการคดเคี้ยวของสนามจะต้องเชื่อมต่อกับแรงดันไฟฟ้าที่ได้รับการจัดอันดับก่อนที่จะเชื่อมต่อวงจรเกราะ เมื่อหยุดให้ปลดการเชื่อมต่อวงจรเกราะก่อนจากนั้นปลดการเชื่อมต่อวงจรสนามเพื่อหลีกเลี่ยงการเกินความเร็วที่เกิดจากแม่เหล็กที่อ่อนแอในระหว่างการเริ่มต้นและหยุดซึ่งสามารถทำลายมอเตอร์ได้ เริ่มพัดลมระบายอากาศภายนอกและเปิดเส้นทางอากาศในเวลาเดียวกันเมื่อเชื่อมต่อแหล่งจ่ายไฟวงจรกระตุ้นเพื่อหลีกเลี่ยงความเสียหายทางความร้อนกับมอเตอร์

มอเตอร์ขับเคลื่อนเสริมสำหรับการกลิ้งโรงงาน - ตัวเลือกที่ดีที่สุดของคุณ สำหรับรายละเอียดกรุณาติดต่อ sales@simo-motor.com.cn
